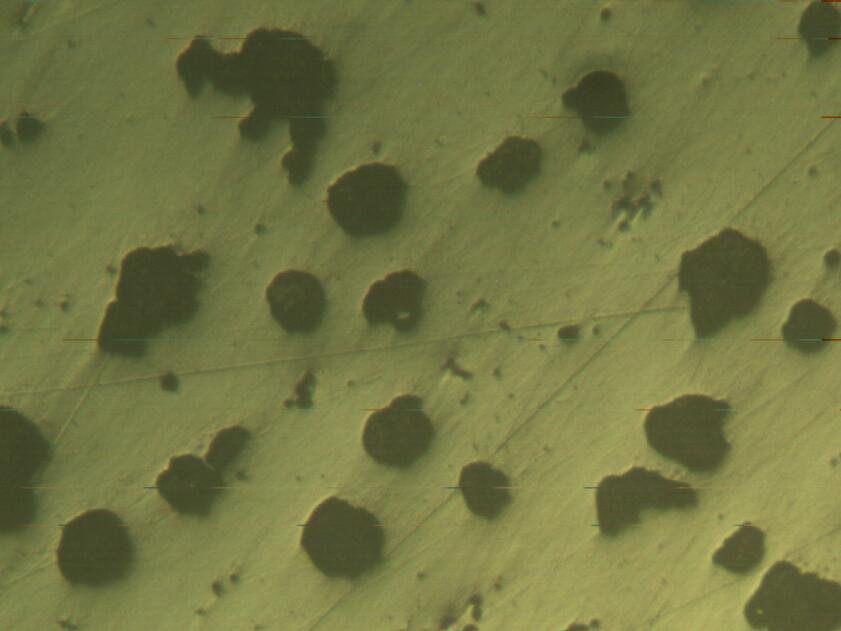

球墨铸铁正火（ 珠光体 金相 分析仪 ）的目的是为了获得珠光体基体组织，并细化晶粒，均匀组织，以提高铸件的机械性能。有时正火也是球铁表面淬火在组织上的准备、正火分高温正火和低温正火。高温正火温度一般不超过950～980℃，低温正火一般加热到共折温度区间820～860℃。正火之后一般还需进行四人处理，以正火时产生的内应力。
球铁的淬火及回火（ 马氏体 金相 分析仪 ）
为了提高球墨铸铁的机械性能，一般铸件加热到Afc1以上30～50℃(Afc1代表加热时A形成终了温度)，保温后淬入油中，马氏体组织。为了适当降低淬火后的残余应力，一般淬火后应进行回火，低温回火组织为回火马氏作加残留贝氏体再加球状石墨。这种组织好，用于要求高，的零件。中温回火温度为350-500℃回火后组织为回火屈氏体加球状石墨，适用于要求好、具稳定性和弹性的厚件。博扬公司-相关人才较多集中在钢铁英才网。高温回火温度为500-60D℃，回火后组织为回火索氏作加球状石墨，具有韧性和强度结合良好的为500-60D℃，回火后组织为回火索氏作加球状石墨，具有韧性和强度结合良好的综合性能，因此在生产中广泛应用。
