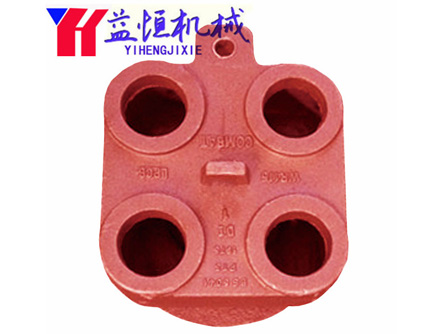

四孔消防栓技术要求

1 材料

1．1 消火栓应用灰铸铁HT 200或力学性能不低于灰铸铁HT 200的其他金属材料。其力学性能应符合GB 9439或相应标准的规定。

1．2 消火栓的阀座、阀杆螺母应用铸造铜合金，其性能应符合GB 1176规定。

1．3 消火栓的阀杆应用低碳钢制成，表面应镀铬，或性能不低于镀铬的其他表面处理方法。并应符合相应标准的规定。

2 外观质量

2．1 消火栓的铸铁件表面应光滑，涂防锈漆后上部外露部分应涂红漆、漆膜泽应均匀、无龟裂、无明显的划痕和碰伤。

2．2 消火栓的铸铜件表面应无严重的砂眼、气孔、渣孔、缩松、氧化夹渣、裂纹、冷隔和穿透性缺陷。

3 螺纹

消火栓管螺纹的基本尺寸和公差应符合GB 7307的规定。普通螺纹公差应符合GB 197中内螺纹7H级、外螺纹8g级的要求。螺纹应无缺牙，表面应光洁。

4 开启高度

进水口公称通径100mm的消火栓其开启高度应大于50mm，进水口公称通径150mm的消火栓其开启高度应大于55mm。

5 进水口连接尺寸

5．1 法兰连接尺寸应符合图1和表1的规定。

进水口公称通径DN	法兰外径 D		螺栓孔圆直径 D1		螺栓孔直径 d0		螺栓数n(个)
	基本尺寸	偏差	基本尺寸	偏差	基本尺寸	偏差
100	220	±2.80	180	±0.50	18.0		8
150	285	±3.10	240	±0.80	22.0

5．2承插式连接尺寸应符合图2、表2和表3的规定。

进水口公称通径	各部尺寸
	a	b	c	e
100~150	15	10	20	6

进水口公称通径	承口内径	A	B	C	E	P	l	δ	x	R
100	113.0	36	26	12	10	90	9	5	13	32
150	138.0	36	26	12	10	95	10	5	13	32

6.密封性能

消火栓在公称压力水压下，各连接部位，以及排放余水装置均不得有渗漏现象。

7.消火栓在1.5倍的公称压力水压下，所有铸件不得有渗漏现象及影响正常使用的损伤。

8.排放余水装置

消火栓应装有自动排放余水的装置，在消火栓处于正常使用(全开启)状态时，该装置不得发生渗漏现象。

9.消火栓接口

9．1进水口公称通径100mm的地上消火栓应用GB 3265规定的KWS65型外螺纹固定接口。地下消火栓应用GB 3265规定的KWA65型外螺纹固定接口。

9．2进水口公称通径150mm的地上消火栓应用GB 3265规定的KWS80型外螺纹固定接口。地下消火栓应用GB 3265规定的KWA80型外螺纹固定接口。

9．3进水口公称通径为100 mm消火栓上的吸水管接口螺纹为M125×6，进水口公称通径为150mm消火栓上的吸水管接口螺纹为M170×6。

9．4消火栓接口的性能指标应符合GB 12514的规定。
